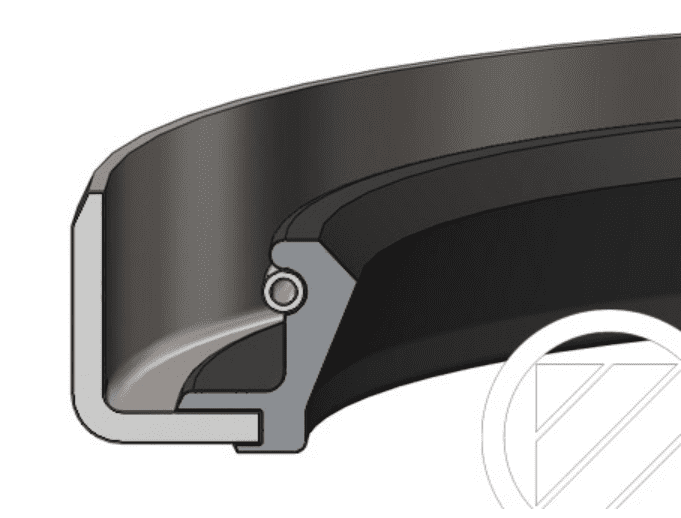

Anello di tenuta in esecuzione standard con una superficie metallica esterna ed un labbro in elastomero energizzato da una molla. Oltre al tipo standard WB è disponibile il tipo WBS con labbro protettivo dal lato aria.
Descrizione
Famiglia prodotto: Anelli di tenuta per alberi rotanti
Modello: B = superficie esterna metallica
Materiale: NBR 70
Colore: nero
Inserto metallico: acciaio DIN EN 10139
Molla: acciaio per molle DIN EN 10270-1
Campi di applicazione
Tenuta su elementi rotanti di macchina come alberi, boccole e assali.
Funzionamento
Il tipo WB/WBS è un anello di tenuta per alberi rotanti con un labbro protettivo opzionale (WBS) sulla zona a contatto col fluido in modo da impedire l’accesso di sporco dall’esterno. La superficie metallica esterna assicura un piantaggio sicuro. I tipi WB/WBS hanno una capacità limitata di tenuta contro fluidi a bassissima viscosità o gas ed in sedi in due parti.

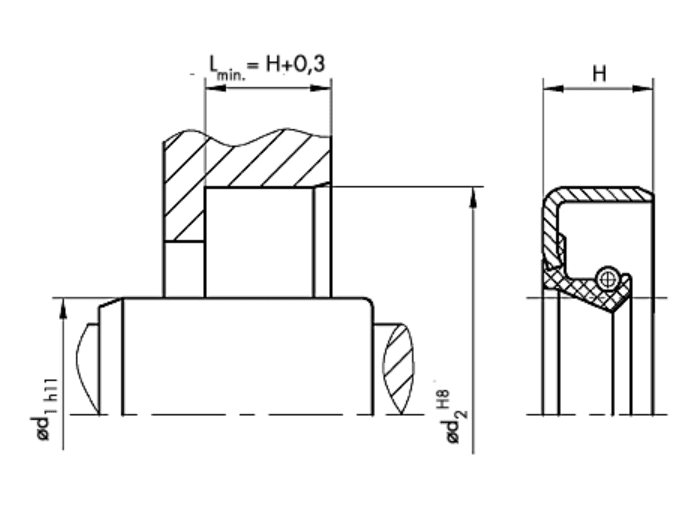

Per garantire un alto grado di tenuta statica sulla superficie esterna, si richiede una migliora finitura della superficie della sede o uno strato di vernice sigillante aggiuntiva sulla superficie esterna dell’anello.
Fluidi
Buona resistenza chimica a molti oli e grassi minerali.
Limiti applicativi
Pressione (Mpa/bar): ≤ 0.05/0.5
Temperatura (°C): -40 to +100
Velocità periferica (m/s): ≤ 12
