Il suffisso del cuscinetto SKF identifica i design o le varianti, che differiscono in qualche modo dal design originale o dal design di base attuale. I suffissi sono divisi in gruppi.Ā Quando ĆØ necessario identificare piĆ¹ di una funzione speciale, i suffissi vengono forniti nell’ordine mostrato nella tabella seguente.

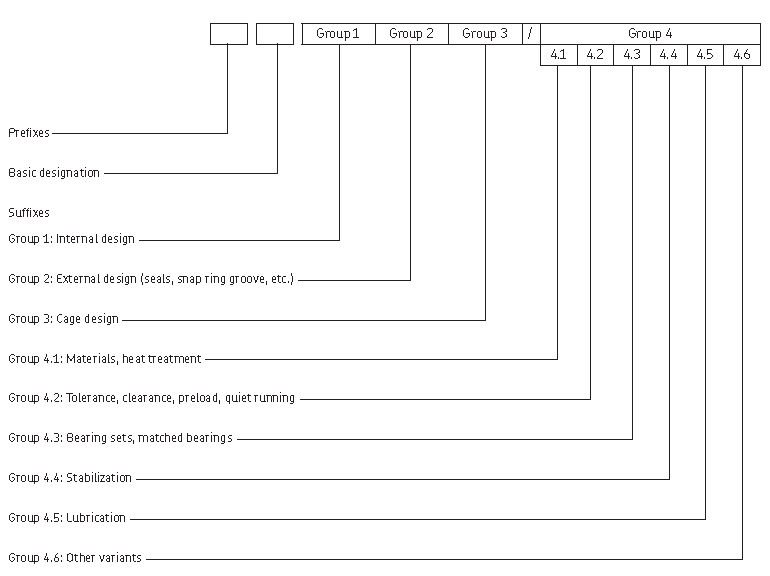

Sistema di designazione dei cuscinetti SKF
- Gruppo 1: Suffisso – Design interno
- Gruppo 2: Suffisso – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.)
- Gruppo 3: Suffisso – Progettazione della gabbia
- Gruppo 4.1: Suffisso – Materiali, trattamento termico
- Gruppo 4.2: Suffisso – Tolleranza, gioco, precarico, funzionamento silenzioso
- Gruppo 4.3: Suffisso – Set di cuscinetti, cuscinetti accoppiati
- Gruppo 4.4: Suffisso – Stabilizzazione
- Gruppo 4.5: Suffisso – Lubrificazione
- Gruppo 4.6: Suffisso – Altre varianti
|
Suffissi – Design interno |
| A, AA, C, D |
Design interno diverso o modificato |
| E |
Set di sfere rinforzate |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| N |
Scanalatura dell’anello a scatto nell’anello esterno |
| NR |
Scanalatura dell’anello elastico nell’anello esterno, con anello elastico |
| N1 |
Uno slot di posizionamento (tacca) in una faccia laterale dell’anello esterno |
R
|
Anello esterno flangiato |
| -RS1, -2RS1 |
Sigillo a contatto, NBR, su uno o entrambi i lati |
| -RS2, -2RS2 |
Sigillo a contatto, FKM, su uno o entrambi i lati |
| -RSH, -2RSH |
Sigillo a contatto, NBR, su uno o entrambi i lati |
| -RSH2, -2RSH2 |
Sigillo a contatto, FKM, su uno o entrambi i lati |
| -RSL, -2RSL |
Guarnizione a basso attrito, NBR, su uno o entrambi i lati |
-RST, -2RST
|
Guarnizione a basso attrito, NBR, su uno o entrambi i lati |
| -RZ, -2RZ |
Guarnizione senza contatto, NBR, su uno o entrambi i lati |
| -Z, -2Z |
Scudo su uno o entrambi i lati |
| -ZNBR |
Schermo su un lato, scanalatura dell’anello elastico nell’anello esterno, con anello elastico sullo stesso lato dello schermo |
| -ZNR |
Schermo su un lato, scanalatura per anello elastico nell’anello esterno, con anello elastico sul lato opposto dello schermo |
| -2ZNR |
Schermo su entrambi i lati, scanalatura per anello elastico nell’anello esterno, con anello elastico |
-2ZS
|
Scudo su entrambi i lati, tenuto in posizione da un anello di sicurezza |
X
|
Dimensioni limite non conformi alle serie di dimensioni ISO |
|
Suffissi – Design della gabbia |
| – |
- Per cuscinetti in acciaio inossidabile: gabbia stampata in acciaio inossidabile, centrata sulla sfera
- Per altri cuscinetti: gabbia in acciaio stampato, centrata sulla sfera
|
| M |
Gabbia in ottone lavorato, centrata sulla sfera;Ā design o qualitĆ dei materiali diversi sono identificati da un numero che segue la M, ad es. M2 |
| MA (S) |
Gabbia in ottone lavorato, centrata sull’anello esterno.Ā La “S” indica una scanalatura di lubrificazione nella superficie di guida. |
| MB (S) |
Gabbia in ottone lavorato, centrata sull’anello interno.Ā La “S” indica una scanalatura di lubrificazione nella superficie di guida. |
| TN |
Gabbia PA66, centrata sulla sfera |
| TN9 |
Gabbia PA66 rinforzata con fibra di vetro, centrata sulla sfera |
| TN9 / VG1561 |
Gabbia PA46 rinforzata con fibra di vetro, centrata sulla sfera |
| TNH |
Gabbia in PEEK rinforzata con fibra di vetro, centrata sulla sfera |
|
Suffissi – Materiali, trattamento termico |
| HA1 |
Anelli interni ed esterni cementati |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P5 |
Tolleranze dimensionali e di marcia secondo la classe P5 |
| P6 |
Tolleranze dimensionali e di marcia secondo la classe P6 |
| P52 |
P5 + C2 |
| P62 |
P6 + C2 |
| P63 |
P6 + C3 |
| CN |
Gioco interno radiale normale;Ā utilizzato solo insieme a una lettera aggiuntiva che identifica un intervallo di gioco ridotto o spostato
- H = Intervallo di gioco ridotto corrispondente alla metĆ superiore dell’intervallo di gioco effettivo
- L = Intervallo di gioco ridotto corrispondente alla metĆ inferiore dell’intervallo di gioco effettivo
- P = Intervallo di gioco spostato che comprende la metĆ superiore dell’intervallo di spazio effettivo piĆ¹ la metĆ inferiore dell’intervallo di spazio piĆ¹ ampio successivo
Le lettere sopra sono usate anche insieme alle classi di gioco C2, C3, C4 e C5, ad esempio C2H |
| C1 |
Gioco interno radiale inferiore a C2 |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
| circa |
Set di cuscinetti accoppiati con gioco assiale interno ridotto |
| GA |
Set di cuscinetti accoppiati con precarico leggero |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DB |
Due cuscinetti abbinati per il montaggio back-to-back |
| DF |
Due cuscinetti accoppiati per il montaggio faccia a faccia |
| DT |
Due cuscinetti abbinati per il montaggio in tandem |
|
Suffissi – Stabilizzazione |
| S0 |
Anelli dei cuscinetti stabilizzati termicamente per temperature di esercizio ā¤ 150 Ā° CĀ Ā (300 Ā° F) |
| S1 |
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 200 Ā° CĀ Ā (390 Ā° F) |
|
Suffissi – Lubrificazione |
| GE2
GFJ
GJN
HT
LHT23
LT
LT10
MT33
MT47
VT378
WT |
Suffissi di grasso |
|
Suffissi – Altre varianti |
| VP311 |
Cuscinetto SKF Food Line: guarnizione di contatto di colore blu in NBR e lubrificante (GFJ) approvati FDA e CE, registrati da NSF come categoria H1 |
| VQ658 |
ProprietĆ silenziose |
Cuscinetti a sfere a contatto obliquo ad una corona di sfere SKF
|
Suffissi – Design interno
|
| UN |
Angolo di contatto di 30 Ā° |
AB
|
Angolo di contatto di 20 Ā° (cuscinetto in pollici) |
| corrente alternata |
Angolo di contatto di 25 Ā° |
| B |
Angolo di contatto di 40 Ā° |
| E |
Design interno ottimizzato |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, esecuzione, ecc.) |
N1
|
Uno slot di posizionamento (tacca) in una faccia laterale dell’anello esterno |
| circa |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un gioco interno assiale piĆ¹ piccolo del normale (CB). |
| CB |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un gioco interno assiale normale. |
| CC |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un gioco interno assiale maggiore del normale (CB). |
| sol |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un gioco interno assiale. |
| GA |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un leggero precarico. |
| GB |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un precarico moderato. |
| GC |
Cuscinetto per adattamento universale.Ā Due cuscinetti disposti uno contro l’altro o faccia a faccia hanno un precarico pesante. |
-2RZ
|
Guarnizione senza contatto, NBR, su entrambi i lati |
|
Suffissi – Design della gabbia |
| F |
Gabbia in acciaio lavorato, centrata sulla sfera |
| J |
Gabbia in acciaio stampato, centrata sulla sfera |
| M |
Gabbia in ottone lavorato, centrata sulla sfera;Ā disegni diversi sono identificati da un numero che segue la M, ad es. M2 |
MB
|
Gabbia in ottone lavorato, centrata sull’anello interno |
| P |
Gabbia PA66 rinforzata con fibra di vetro, centrata sulla sfera |
| PH |
Gabbia in PEEK rinforzata con fibra di vetro, centrata sulla sfera |
| Y |
Gabbia stampata in ottone, centrata sulla sfera |
|
Suffissi – Materiali, trattamento termicoĀ Ā (na) |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P5 |
Tolleranze dimensionali e geometriche secondo la classe P5 |
| P6 |
Tolleranze dimensionali e geometriche secondo la classe P6 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DB |
Due cuscinetti abbinati per il montaggio back-to-back |
| DF |
Due cuscinetti accoppiati per il montaggio faccia a faccia |
| DT |
Due cuscinetti abbinati per il montaggio in tandem |
|
Suffissi – StabilizzazioneĀ Ā (na) |
|
Suffissi – LubrificazioneĀ Ā (na) |
|
Suffissi – Altre variantiĀ Ā (na) |
Cuscinetti a sfere a contatto obliquo a doppia corona di sfere SKF
|
Suffissi – Design interno |
UN
|
Nessuno slot di riempimento |
D
|
Anello interno in due pezzi |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, esecuzione, ecc.) |
| N |
Scanalatura dell’anello a scatto nell’anello esterno |
| NR |
Scanalatura per anello elastico nell’anello esterno, con anello elastico adeguato |
| CB |
Gioco interno assiale controllato |
| -2RS1 |
Sigillo a contatto, NBR, su entrambi i lati |
| 2Z |
Scudo su entrambi i lati |
|
Suffissi – Design della gabbia |
| – |
Gabbia in acciaio stampato, centrata sulla sfera |
J1
|
Gabbia in acciaio stampato, centrata sulla sfera (cuscinetto con anello interno in due pezzi) |
| M |
Gabbia in ottone lavorato, centrata sulla sfera |
| MA |
Gabbia in ottone lavorato, centrata sull’anello esterno. |
| TN9 |
Gabbia PA66 rinforzata con fibra di vetro, centrata sulla sfera |
|
Suffissi – Materiali, trattamento termicoĀ Ā (na) |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P5 |
Tolleranze dimensionali e geometriche secondo la classe P5 |
| P6 |
Tolleranze dimensionali e geometriche secondo la classe P6 |
| P62 |
P6 + C2 |
| P63 |
P6 + C3 |
| P64 |
P6 + C4 |
| C2 |
Gioco interno assiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno assiale maggiore del normale |
| C4 |
Gioco interno assiale maggiore di C3 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiatiĀ Ā (nd) |
|
Suffissi – StabilizzazioneĀ Ā (na) |
|
Suffissi – Lubrificazione |
GE2
GWF
MT33VT113
WT |
Suffissi di grasso |
|
Suffissi – Altre variantiĀ Ā (na) |
Cuscinetti a sfere a quattro punti di contatto SKF
|
Suffissi – Interior designĀ Ā (na) |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| N2 |
Due scanalature di posizionamento (tacche) in una faccia laterale dell’anello esterno, a 180 Ā° di distanza |
|
Suffissi – Design della gabbia |
| fa |
Gabbia in acciaio lavorato, centrata sull’anello esterno |
| MA |
Gabbia in ottone lavorato, centrata sull’anello esterno. |
| PHAS |
Gabbia in PEEK rinforzata con fibra di vetro, con scanalature di lubrificazione nella superficie di guida, centrata sull’anello esterno |
|
Suffissi – Materiali, trattamento termicoĀ Ā (na) |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P6 |
Tolleranze dimensionali e geometriche secondo la classe P6 |
| P62 |
P6 + C2 |
| P63 |
P6 + C3 |
| P64 |
P6 + C4 |
P6CNL
|
P6 + CNL |
CNL
|
Gioco interno assiale nella metĆ inferiore dell’intervallo normale |
| C2 |
Gioco interno assiale piĆ¹ piccolo del normale |
| C2H |
Gioco interno assiale nella metĆ superiore dell’intervallo C2 |
| C2L |
Gioco interno assiale nella metĆ inferiore dell’intervallo C2 |
| C3 |
Gioco interno assiale maggiore del normale |
| C4 |
Gioco interno assiale maggiore di C3 |
344524
|
C2H + CNL |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiatiĀ Ā (nd) |
|
Suffissi – Stabilizzazione |
S1
|
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 200 Ā° CĀ Ā (390 Ā° F) |
|
Suffissi – LubrificazioneĀ Ā (na) |
|
Suffissi – Altre varianti |
| 309829 |
Palle piĆ¹ grandi |
Cuscinetti radiali orientabili a sfere SKF
|
Suffissi – Design interno |
| E |
Design interno ottimizzato per una maggiore capacitĆ di carico |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| -2RS1 |
Sigillo a contatto, NBR, su entrambi i lati |
| K |
Foro conico, cono 1:12 |
|
Suffissi – Design della gabbia |
| M |
Gabbia in ottone lavorato, centrata sulla sfera |
| TN9 |
Gabbia PA66 rinforzata con fibra di vetro, centrata sulla sfera |
|
Suffissi – Materiali, trattamento termicoĀ Ā (na) |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
C3
|
Gioco interno radiale maggiore del normale |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiatiĀ Ā (nd) |
|
Suffissi – StabilizzazioneĀ Ā (na) |
|
Suffissi – Lubrificazione |
| W64 |
Olio solido |
|
Suffissi – Altre variantiĀ Ā (na) |
Suffisso SKF per cuscinetti a sfere di spinta
|
Suffissi – Design della gabbia |
| F |
Gabbia in acciaio lavorato, centrata sulla sfera |
| M |
Gabbia in ottone lavorato, centrata sulla sfera |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P5 |
Tolleranze dimensionali e geometriche secondo la classe P5 |
P6
|
Tolleranze dimensionali e geometriche secondo la classe P6 |
Cuscinetti SKF a una corona di rulli cilindrici
|
Suffissi – Design interno |
| UN |
Design interno diverso o modificato |
| CE |
Design interno ottimizzato che incorpora piĆ¹ e / o rulli piĆ¹ grandi e con contatto estremitĆ / flangia rullo modificato |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| K |
Foro conico, cono 1:12 |
| N |
Scanalatura dell’anello a scatto nell’anello esterno |
| NR |
Scanalatura dell’anello elastico nell’anello esterno, con anello elastico associato |
| N1 |
Uno slot di posizionamento (tacca) in una faccia laterale dell’anello esterno |
| N2 |
Due scanalature di posizionamento (tacche) in una faccia laterale dell’anello esterno, a 180 Ā° di distanza |
|
Suffissi – Design della gabbia |
| FR |
Gabbia in acciaio tipo perno, rulli forati |
| J |
Gabbia in acciaio stampato, centrata sui rulli |
L
|
Gabbia in lega leggera lavorata, centrata sui rulli |
LA
|
Gabbia in lega leggera lavorata, centrata sull’anello esterno |
LIBBRE
|
Gabbia in lega leggera lavorata, centrata sull’anello interno |
LL
|
Gabbia in lega leggera lavorata, centrata sull’anello, centrata sull’anello interno o esterno (a seconda del design del cuscinetto) |
| M |
Gabbia in ottone lavorato, centrata sui rulli |
| MA (S) |
Gabbia in ottone lavorato, centrata sull’anello esterno.Ā La S indica una scanalatura di lubrificazione nella superficie di guida. |
| MB |
Gabbia in ottone lavorato, centrata sull’anello interno |
| ML |
Gabbia in ottone lavorato, centrata sull’anello interno o esterno, tipo finestra, a seconda del design del cuscinetto |
| MP |
Gabbia in ottone lavorato, centrata sull’anello interno o esterno, tipo finestra, a seconda delle dimensioni del cuscinetto |
| SIG |
Gabbia in ottone lavorato, a finestra, centrata sui rulli |
| P |
Gabbia PA66 rinforzata con fibra di vetro, centrata sui rulli |
| PAPĆ |
Gabbia PA66 rinforzata con fibra di vetro, centrata sull’anello esterno |
| PH |
Gabbia in PEEK rinforzata con fibra di vetro, centrata sui rulli |
| PHA |
Gabbia in PEEK rinforzata con fibra di vetro, centrata sull’anello esterno |
|
Suffissi – Materiali, trattamento termico |
| HA1 |
Anelli interni ed esterni cementati |
| HA2 |
Anello esterno cementato |
| HA3 |
Anello interno cementato |
| HB1 |
Anelli interni ed esterni temprati con bainite |
| HB3 |
Anello interno indurito con bainite |
| HN1 |
Anelli interni ed esterni con speciale trattamento termico superficiale |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| CN |
Gioco interno radiale normale;Ā utilizzato solo insieme a una lettera aggiuntiva che identifica un intervallo di gioco ridotto o spostato
- H = Intervallo di gioco ridotto corrispondente alla metĆ superiore dell’intervallo di gioco effettivo
- L = Intervallo di gioco ridotto corrispondente alla metĆ inferiore dell’intervallo di gioco effettivo
- M = Intervallo di gioco ridotto corrispondente alla metĆ centrale dell’intervallo di gioco effettivo
Le lettere sopra sono usate anche insieme alle classi di gioco C2, C3, C4 e C5, ad es. C2H. |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DR |
Set di due cuscinetti accoppiati |
| TR |
Set di tre cuscinetti accoppiati |
| QR |
Set di quattro cuscinetti accoppiati |
|
Suffissi – Stabilizzazione |
| S1 |
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 200 Ā° CĀ Ā (390 Ā° F) |
| S2 |
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 250 Ā° CĀ Ā (480 Ā° F) |
|
Suffissi – Lubrificazione |
| W33 |
Scanalatura anulare e tre fori di lubrificazione sull’anello esterno |
|
Suffissi – Altre varianti |
| PEX |
Cuscinetto SKF Explorer, utilizzato solo quando sono disponibili cuscinetti SKF Explorer convenzionali e delle stesse dimensioni |
| VA301 |
Cuscinetto per motori di trazione di veicoli ferroviari |
| VA305 |
VA301 + routine di ispezione speciale |
| VA350 |
Cuscinetto per assali ferroviari |
| VA380 |
Cuscinetto per assali ferroviari secondo EN 12080, classe 1 |
| VA3091 |
VA301 + le superfici esterne dell’anello esterno sono rivestite con ossido di alluminio |
| VC025 |
Cuscinetto con piste di scorrimento speciali antiusura per applicazioni in ambienti fortemente contaminati |
| VE901 |
Design interno modificato |
| VQ015 |
Anello interno con pista coronata per un maggiore disallineamento consentito |
|
Suffissi – Design interno |
| AĀ ,Ā Ā BĀ ,Ā Ā C |
Design interno diverso o modificato |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elasticoĀ ,Ā Ā ecc.) |
| sol |
Scanalatura elicoidale nel foro interno dell’anello |
| K |
Foro conico, cono 1:12 |
| K30 |
Foro conico, cono 1:30 |
|
Suffissi – Design della gabbia |
F
|
Gabbia in acciaio lavorato, centrata sui rulli |
| M |
Gabbia in ottone lavorato, centrata sui rulli |
|
Suffissi – Materiali, trattamento termico |
| HA1 |
Anelli interni ed esterni cementati |
| HA4 |
Anelli e rulli interni ed esterni cementati |
| HA5 |
Rulli cementati |
| HB1 |
Anelli interni ed esterni temprati con bainite |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| CN |
Gioco interno radiale normale;Ā utilizzato solo insieme a una lettera aggiuntiva che identifica un intervallo di gioco ridotto o spostato
- H = Intervallo di gioco ridotto corrispondente alla metĆ superiore dell’intervallo di gioco effettivo
- L = Intervallo di gioco ridotto corrispondente alla metĆ inferiore dell’intervallo di gioco effettivo
- M = Intervallo di gioco ridotto corrispondente alla metĆ centrale dell’intervallo di gioco effettivo
- P = Intervallo di gioco spostato che comprende la metĆ superiore dell’intervallo di spazio effettivo piĆ¹ la metĆ inferiore dell’intervallo di spazio piĆ¹ ampio successivo
Le lettere sopra sono usate anche insieme alle classi di gioco C2, C3, C4 e C5, ad esempio C2H |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DR |
Set di due cuscinetti accoppiati |
| TR |
Set di tre cuscinetti accoppiati |
| QR |
Set di quattro cuscinetti accoppiati |
|
Suffissi – Stabilizzazione |
| S1 |
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 200 Ā° CĀ Ā (390 Ā° F) |
| S2 |
Anelli del cuscinetto stabilizzati termicamente per temperature di esercizio ā¤ 250 Ā° CĀ Ā (480 Ā° F) |
|
Suffissi – Lubrificazione |
| W20 |
Fori di lubrificazione nell’anello esterno |
| W33 (X) |
Scanalatura anulare e fori di lubrificazione sull’anello esterno |
Cuscinetti SKF a una corona di rulli cilindrici a pieno riempimento
|
Suffissi – Design interno |
| CV |
Design interno modificato, set di rulli a pieno riempimento |
|
Suffissi – Design della gabbia |
| V |
Completa gamma di rulli (senza gabbia) |
| VH |
Completa gamma di rulli (senza gabbia), autobloccanti |
|
Suffissi – Materiali, trattamento termico |
| HA1 |
Anelli interni ed esterni cementati |
| HB1 |
Anelli interni ed esterni temprati con bainite |
| L4B |
Anelli e rulli del cuscinetto ossidati neri |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| CN |
Gioco interno radiale normale;Ā utilizzato solo insieme a una lettera aggiuntiva che identifica un intervallo di gioco ridotto o spostato
- H = Intervallo di gioco ridotto corrispondente alla metĆ superiore dell’intervallo di gioco effettivo
- L = Intervallo di gioco ridotto corrispondente alla metĆ inferiore dell’intervallo di gioco effettivo
- M = campo di gioco spostato comprendente la metĆ superiore del campo di gioco effettivo piĆ¹ la metĆ inferiore del campo di gioco piĆ¹ grande successivo
Le lettere sopra sono usate anche insieme alle classi di gioco C2, C3, C4 e C5, ad es. C2H. |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DR |
Set di due cuscinetti accoppiati |
| TR |
Set di tre cuscinetti accoppiati |
| QR |
Set di quattro cuscinetti accoppiati |
Cuscinetti SKF a due corone di rulli cilindrici a pieno riempimento
|
Suffissi – Design interno |
| CV |
Design interno modificato, set di rulli a pieno riempimento |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elasticoĀ ,Ā Ā ecc.) |
| ADB |
Design interno e guarnizione modificati (per la serie NNF 50) |
| B |
Guarnizione e grasso migliorati |
| DA |
Design interno e guarnizione modificati (per serie 3194 ..) |
| -2LS |
Sigillo a contatto, PUR, su entrambi i lati |
|
Suffissi – Design della gabbia |
| V |
Completa gamma di rulli (senza gabbia) |
|
Suffissi – Materiali, trattamento termico |
| HB1 |
Anelli interni ed esterni temprati con bainite |
| L4B |
Anelli e rulli del cuscinetto ossidati neri |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| CN |
Gioco interno radiale normale;Ā utilizzato solo insieme a una lettera aggiuntiva che identifica un intervallo di gioco ridotto o spostato
- H = Intervallo di gioco ridotto corrispondente alla metĆ superiore dell’intervallo di gioco effettivo
- L = Intervallo di gioco ridotto corrispondente alla metĆ inferiore dell’intervallo di gioco effettivo
- M = campo di gioco spostato comprendente la metĆ superiore del campo di gioco effettivo piĆ¹ la metĆ inferiore del campo di gioco piĆ¹ grande successivo
Le lettere sopra sono usate anche insieme alle classi di gioco C2, C3, C4 e C5, ad es. C2H. |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
|
Suffissi – Set di cuscinetti, cuscinetti accoppiati |
| DR |
Set di due cuscinetti accoppiati |
| TR |
Set di tre cuscinetti accoppiati |
| QR |
Set di quattro cuscinetti accoppiati |
|
Suffissi – Design interno |
| AVANTI CRISTO |
Cuscinetto per alberi principali di turbine eoliche con gabbia in ghisa a rulli |
| CA, CAC |
Flange di tenuta sull’anello interno, anello guida centrato sull’anello interno, gabbia in ottone lavorato |
| CC (J), CJ |
Anello interno senza flangia, anello guida centrato sull’anello interno, due gabbie in acciaio stampato |
| CCJA, EJA |
Anello interno senza flangia, anello di guida centrato sulla pista dell’anello esterno, due gabbie in acciaio stampato |
| E |
Design interno ottimizzato per una maggiore capacitĆ di carico serie
213, 222 e 223: anello interno senza flange e due gabbie in acciaio stampato.Ā Scanalatura anulare e tre fori di lubrificazione sull’anello esterno.
d ā¤ 65 mm: anello di guida centrato sull’anello interno
d> 65 mm: anello di guida centrato sulla gabbia |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| -CS, -2CS |
Sigillo a contatto, NBR, su uno o entrambi i lati |
| -CS2, -2CS2 |
Sigillo a contatto, FKM, su uno o entrambi i lati |
| -CS5, -2CS5 |
Sigillo a contatto, HNBR, su uno o entrambi i lati |
| -RS, -2RS |
Sigillo a contatto, NBR, su uno o entrambi i lati |
| -RS5, -2RS5 |
Sigillo a contatto, HNBR, su uno o entrambi i lati |
| K |
Foro conico, cono 1:12 |
| K30 |
Foro conico, cono 1:30 |
|
Suffissi – Design della gabbia |
| F |
Gabbia in acciaio lavorato, centrata sull’anello interno |
| fa |
Gabbia in acciaio lavorato, centrata sull’anello esterno |
| J |
Gabbia in acciaio stampato, centrata sull’anello interno |
| JA |
Gabbia in acciaio stampato, anello esterno centrato |
| MA |
Gabbia in ottone lavorato, centrata sull’anello esterno |
|
Suffissi – Materiali, trattamento termico |
235220
|
Anello interno cementato con una scanalatura elicoidale nel foro |
HA3
|
Anello interno cementato |
|
Suffissi -Accuratezza, gioco, precarico, funzionamento silenzioso |
| C08 |
Accuratezza di esecuzione alla classe di tolleranza P5 |
| C083 |
C08 + C3 |
| C084 |
C08 + C4 |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
P5
|
Precisione dimensionale e di marcia secondo la classe di tolleranza P5 |
P6
|
Precisione dimensionale e di marcia secondo la classe di tolleranza P6 |
P62
|
P6 + C2 |
|
Suffissi – Lubrificazione |
| GEM9 |
Riempito al 70-100% con grasso SKF LGHB 2 |
| GLE |
Riempito dal 25 al 45% con grasso SKF LGWM 2 |
| VT143 |
Riempito dal 25 al 45% con grasso SKF LGEP 2 |
| VT143B |
Riempito dal 45 al 60% con grasso SKF LGEP 2 |
| VT143C |
Riempito al 70-100% con grasso SKF LGEP 2 |
| W64 |
Olio solido |
| W |
Senza scanalatura anulare e fori di lubrificazione sull’anello esterno |
| W20 |
Tre fori di lubrificazione sull’anello esterno |
| W26 |
Sei fori di lubrificazione nell’anello interno |
| W33 |
Scanalatura anulare e tre fori di lubrificazione sull’anello esterno |
| W33X |
Scanalatura anulare e sei fori di lubrificazione sull’anello esterno |
| W77 |
Fori di lubrificazione W33 tappati |
| W513 |
W26 + W33 |
|
Suffissi – Altre varianti |
| R505 |
Cuscinetto per assali ferroviari |
| VA405 |
Cuscinetto per applicazioni vibranti, gabbie in acciaio stampato temprato in superficie |
| VA406 |
Come per VA405, ma alesaggio interno cilindrico rivestito in PTFE |
| VA991 |
Cuscinetto per applicazioni ad alta velocitĆ |
| VE552 (E) |
Anello esterno con tre fori filettati equidistanti su una faccia laterale per accogliere l’attrezzatura di sollevamento.Ā La E indica che gli appositi golfari sono forniti con il cuscinetto. |
| VE553 (E) |
Come il VE552 (E), ma fori filettati su entrambe le facce laterali |
| VG114 |
Gabbie in acciaio stampato temprato superficialmente |
| VQ424 |
Esattezza di funzionamento migliore di C08 |
Codici suffisso cuscinetti toroidali SKF CARB
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| -CS5, -2CS5 |
Sigillo a contatto, HNBR, su uno o entrambi i lati |
| -NS, -2NS |
Sigillo a contatto, NBR, su uno o entrambi i lati |
| K |
Foro conico, cono 1:12 |
| K30 |
Foro conico, cono 1:30 |
|
Suffissi – Design della gabbia |
| – |
Gabbia in acciaio stampato, centrata sui rulli |
| M |
Gabbia in ottone lavorato, centrata sui rulli |
| MB, MB1 |
Gabbia in ottone lavorato, centrata sull’anello interno |
| TN9 |
Gabbia PA46 rinforzata con fibra di vetro, centrata sui rulli |
| V |
Completa gamma di rulli (senza gabbia) |
|
Suffissi – Materiali, trattamento termico |
| HA3 |
Anello interno cementato |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| C08 |
Tolleranze geometriche secondo la classe P5 |
| C2 |
Gioco interno radiale piĆ¹ piccolo del normale |
| C3 |
Gioco interno radiale maggiore del normale |
| C4 |
Gioco interno radiale maggiore di C3 |
| C5 |
Gioco interno radiale maggiore di C4 |
|
Suffissi – Stabilizzazione |
S3
|
Anelli dei cuscinetti stabilizzati termicamente per temperature di esercizio ā¤ 300 Ā° CĀ Ā (570 Ā° F) |
|
Suffissi – Lubrificazione |
| GEM9 |
Riempito al 70-100% con grasso SKF LGHB 2 |
|
Suffissi – Altre varianti |
| VE240 |
Cuscinetto con rulli piĆ¹ corti |
| VG114 |
Gabbia in acciaio stampato temprato superficialmente |
VM118
|
Cuscinetto a pieno riempimento senza anello di sicurezza |
VT143
|
Riempito dal 25 al 45% con grasso SKF LGEP 2 |
Codici suffisso cuscinetti cilindrici a rulli cilindrici SKF
|
Suffissi – Design della gabbia |
| M |
Gabbia in ottone lavorato |
| TN |
Gabbia PA66 rinforzata con fibra di vetro |
|
Suffissi – Materiali, trattamento termico |
| HA1 |
Albero temprato e rondelle |
| HB1 |
Albero temprato con bainite e rondelle |
|
Suffissi: precisione, distanza, precarico, funzionamento silenzioso |
| P5 |
Tolleranze dimensionali e geometriche secondo la classe P5 |
Codici suffisso cuscinetti assiali orientabili a rulli SKF
|
Suffissi – Design interno |
| E |
Design interno ottimizzato |
|
Suffissi – Design esterno (guarnizioni, scanalatura per anello elastico, ecc.) |
| N1 |
Uno slot di posizionamento nella rondella dell’alloggiamento |
| N2 |
Due slot di posizionamento nella rondella dell’alloggiamento, a 180 Ā° di distanza |
|
Suffissi – Design della gabbia |
| – |
- Gabbia in acciaio stampato, centrata sui rulli, per cuscinetti con design E ā¤ 68
- Gabbia in ottone lavorato, centrata sulla rondella dell’albero, per cuscinetti senza suffisso nella denominazione
|
| F |
Gabbia in acciaio lavorato, rondella dell’albero centrata |
| F3 |
Gabbia sferoidale lavorata in ghisa, rondella dell’albero centrata |
| M |
Gabbia in ottone lavorato, rondella dell’albero centrata |
|
Suffissi – Altre varianti |
| VE447 (E) |
Rondella dell’albero con tre fori filettati equidistanti per accogliere l’attrezzatura di sollevamento.Ā La E indica che gli appositi golfari sono forniti con il cuscinetto. |
| VE710 (E) |
Rondella dell’alloggiamento con tre fori filettati equidistanti per accogliere l’attrezzatura di sollevamento.Ā La E indica che gli appositi golfari sono forniti con il cuscinetto. |
| VU029 |
Rondella dell’albero modificata per applicazioni con gioco assiale ridotto |
