La boccola rotativa a corsa combina il movimento lineare con la possibilità di rotazione dell’albero. All’interno della boccola sono presenti sfere o rullini che permettono di spostare l’albero avanti e indietro e, al contempo, di ruotare attorno al proprio asse. Ciò consente di realizzare meccanismi complessi in cui un componente deve compiere sia movimenti traslatori sia rotativi.
Le scanalature interne assicurano che le sfere trasmettano la coppia in modo uniforme, consentendo di sopportare carichi radiali e torsionali. Questa combinazione di movimenti richiede una lubrificazione adeguata per mantenere la scorrevolezza e ridurre l’usura. Spesso sono disponibili varianti con corsa limitata o con sistemi di precarico.
Vantaggi principali:
-
Movimenti combinati: consente corsa lineare e rotazione nello stesso componente.
-
Versatilità: può sostituire due meccanismi separati, riducendo ingombro e complessità.
-
Alta precisione: le sfere recircolanti garantiscono scorrevolezza sia in rotazione che in traslazione.
Applicazioni tipiche:
Queste boccole sono usate in sistemi di assemblaggio automatico, robot antropomorfi, dispositivi medici e macchine utensili dove è necessario combinare movimenti di rotazione e traslazione nello stesso asse.

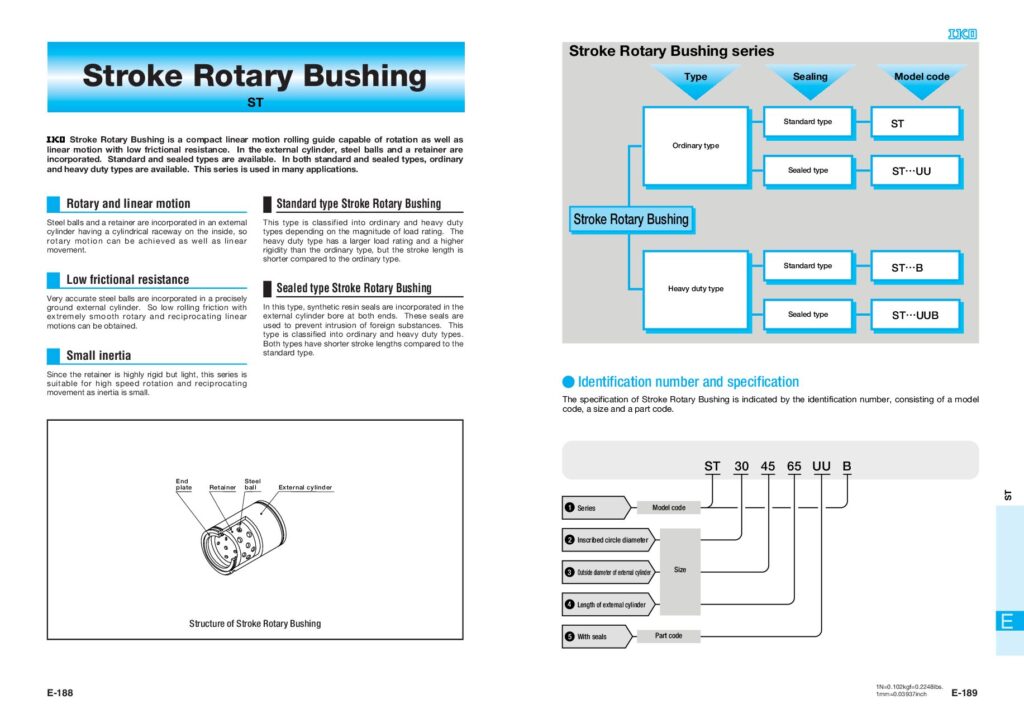

Scarica il catalogo IKO Stroke rotary bushing
