L 10 = a 1 a 2 a 3 (C 1 / Pe) 10/3 * 1.000.000 / N 60 = h.
L 10 = Durata statistica in cui il 90% delle volte, il 10% dei cuscinetti in una data popolazione di cuscinetti funzionanti nelle stesse condizioni applicative si guasterà a causa della scheggiatura delle piste.
Legenda:
a 1 = Fattore di affidabilità (tipicamente normalizzato a uguale 1)
a 2 = Fattore materiale (tipicamente normalizzato a uguale 1)
a 3 = Fattore ambientale (tipicamente calcolato per essere compreso tra 0,2 e 3, considerando lubrificazione e contaminazione)
Pe = Carico equivalente normale alle piste del cuscinetto
N = Velocità albero – giri/minQuando si utilizza questa equazione per calcolare la durata dei cuscinetti, è relativamente facile confrontare i cuscinetti della concorrenza. Detto questo, questa equazione ha uno svantaggio. L’approccio standardizzato per il calcolo del coefficiente dinamico di base di un cuscinetto considera la dimensione, la lunghezza e il numero di rulli attorno a un diametro primitivo con un angolo di contatto. La già citata equazione di durata L 10 standardizzata presuppone una condizione di sollecitazione nelle piste del cuscinetto con un dato rating C 1 e un carico Pe applicato.
Per determinare il coefficiente di carico dinamico di base di un cuscinetto a rulli viene utilizzata la seguente equazione standardizzata ABMA e ISO:
C 1 = f cm (i le Cos(α)) 7/9 Z 3/4 D 29/27 = lbs.
Legenda:
f cm = materiale x fattore di progettazione e qualità di fabbricazione
i = numero di file di rulli
le = lunghezza effettiva dei rulli = in
α = angolo di contatto del cuscinetto = °
Z = numero di rulli
D = diametro dei rulli = inLa durata del cuscinetto è direttamente proporzionale alla sua condizione di sollecitazione sotto carico. Per ogni dato carico applicato a un cuscinetto, la sua durata prevista è determinata dalla condizione di sollecitazione esercitata nelle piste del cuscinetto. Ciò significa che è fondamentale considerare il design di un cuscinetto quando si determina il suo potenziale di vita in qualsiasi applicazione.
Di norma, i produttori utilizzano il fattore f cm fornito negli standard di valutazione per calcolare la valutazione dinamica di base per qualsiasi cuscinetto. Se una valutazione del catalogo è superiore alla valutazione standardizzata dalla geometria di un cuscinetto, il produttore aumenta il fattore f cm rispetto a quello che è considerato standard.
Sebbene questa pratica possa rivelarsi coerente con i test di laboratorio, spesso il loro fattore f cm è sopravvalutato rispetto allo stress sulle piste del cuscinetto rispetto alla durata del cuscinetto.

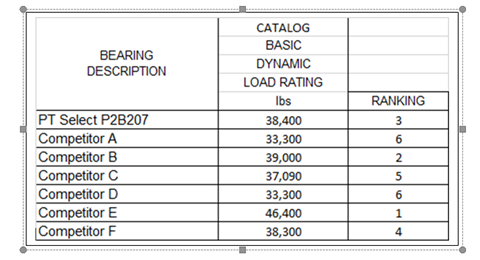

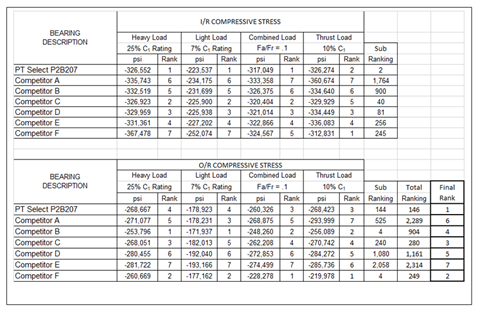

Come mostrato nelle tabelle seguenti, il cuscinetto PT Select P2B207 si è classificato al terzo posto nelle classificazioni catalogate, tuttavia si è classificato al primo posto nella movimentazione del carico, con la condizione di sollecitazione complessiva più bassa sotto carico rispetto ad altri sei produttori.
Con queste informazioni, la domanda diventa: “Quale cuscinetto compreresti: un marchio di un concorrente o Rexnord PT Select.?
