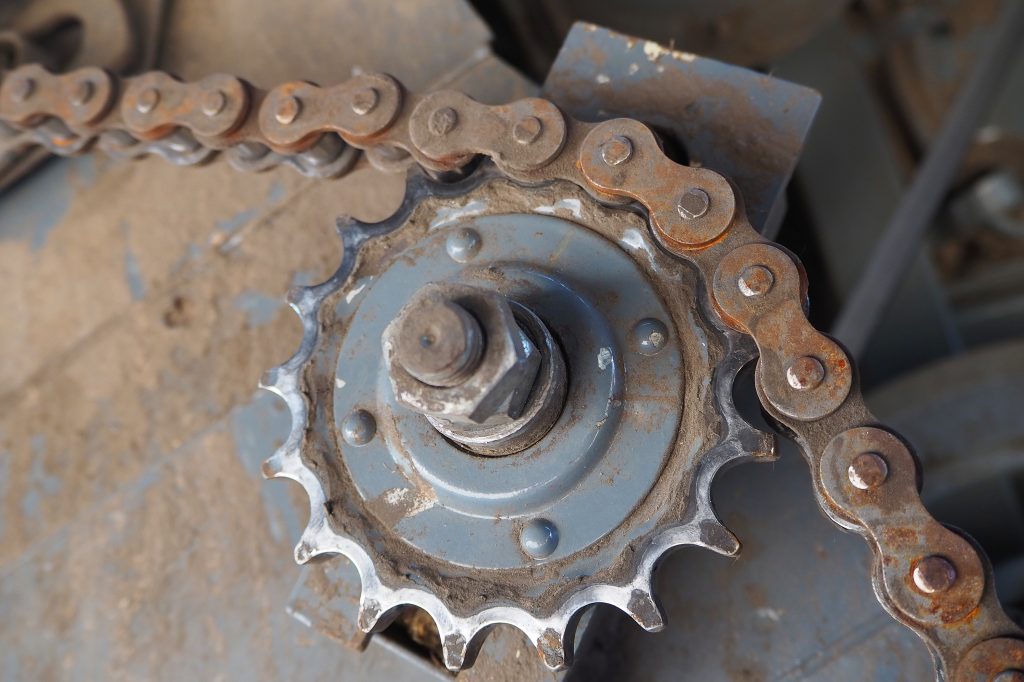

Noti segni di usura all’interno delle piastre laterali della catena o sui lati dei denti del pignone? È prevedibile una certa usura e allungamento della catena a rulli durante il funzionamento. Tuttavia, quando l’usura è eccessiva o anormale, come nel caso precedente, ti consigliamo di dare un’occhiata più da vicino.
La sostituzione delle parti più frequentemente del necessario non è una pratica sostenibile. Mantenere la catena a rulli in perfetta forma è essenziale per una lunga vita operativa. Ecco perché è fondamentale trovare la causa principale di un’usura anomala e correggerla.
I modelli di usura insoliti all’interno delle piastre della catena o sui denti del pignone in genere derivano da un problema di allineamento. Quando i pignoni della trasmissione a catena non sono allineati correttamente, la catena si sposterà fuori centro e si usurerà in modo non uniforme. Alla fine, questo può portare a guasti dei componenti, rumore eccessivo e rallentamenti del lavoro.
Esaminiamo le cose che dovresti considerare.
Come è stata installata la trasmissione a catena?

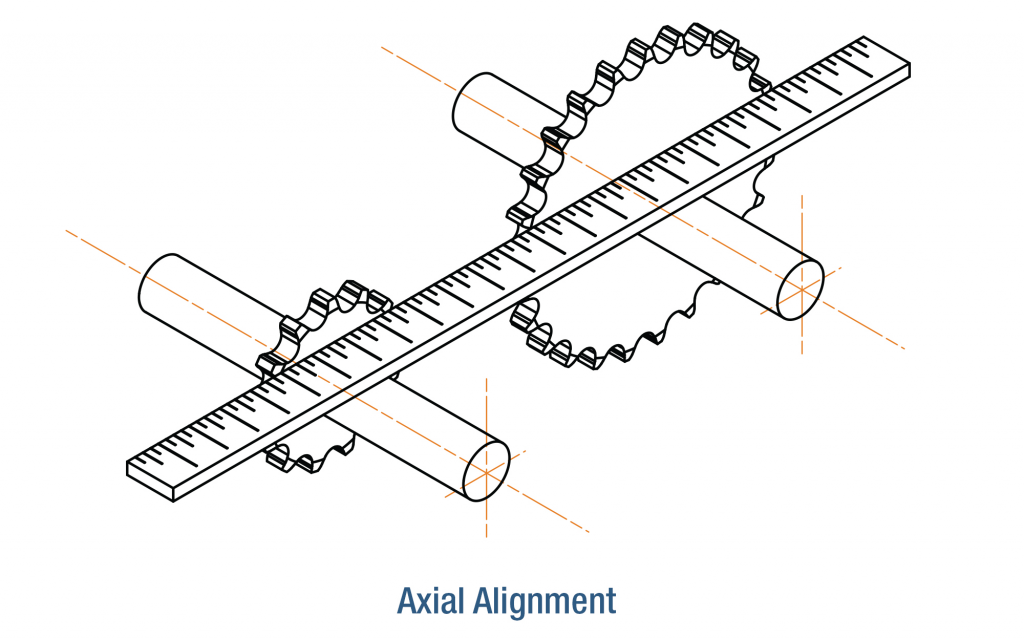

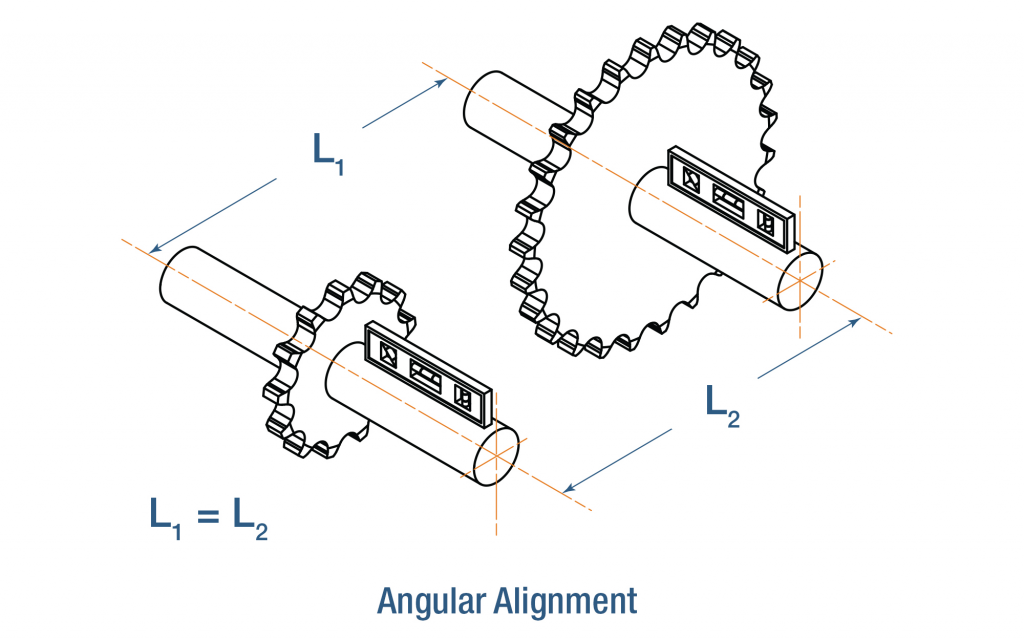

Quando si installa una trasmissione a catena, è fondamentale assicurarsi che gli alberi e le ruote dentate siano entrambi allineati, con le ruote dentate saldamente bloccate sull’albero. Gli alberi devono essere allineati angolarmente, il che significa che devono essere paralleli tra loro, il che viene verificato misurando tra di loro in più punti. Le ruote dentate devono essere allineate assialmente, il che significa che le facce delle ruote dentate sono allineate l’una con l’altra. Questi allineamenti devono essere verificati utilizzando un laser o un bordo diritto.
Trascurare l’allineamento degli alberi o delle ruote dentate costringerà la catena a rulli a curvarsi per adattarsi a qualsiasi disallineamento presente. Ciò farà sì che la faccia del pignone tocchi l’interno della piastra della catena. Questo contatto irregolare renderà più difficile il disinnesto della catena dal pignone, con conseguente maggiore attrito e usura eccessiva.

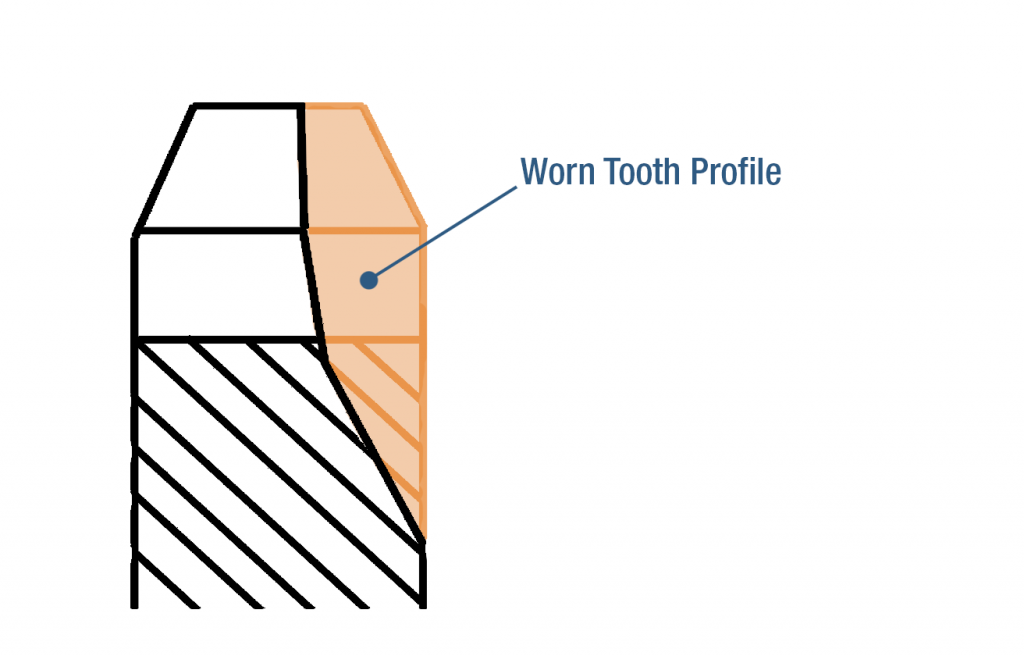

Esempio di un modello di usura dei denti di un pignone:
Le ruote dentate devono essere centrate e parallele affinché la catena a rulli si muova agevolmente sui denti. Nulla di meno porterà a un’usura eccessiva e alla eventuale sostituzione prima della manutenzione programmata. In questo caso, rimuovere la catena e riallineare i pignoni. Se necessario, sostituire le parti e assicurarsi che siano allineate correttamente per evitare che si ripetano.
Verificare la presenza di interferenza della catena
Dopo aver controllato l’allineamento del pignone, è il momento di guardare la catena a rulli. Anche se le ruote dentate e gli alberi si allineano su ogni piano, un’ostruzione può comunque spingere la catena a rulli fuori posizione.
Esamina attentamente il tuo sistema per vedere se c’è qualcosa che potrebbe essere d’intralcio. Rimuovere gli elementi che interferiscono con la catena. In situazioni in cui l’impedimento non è chiaro o non è mobile, prendere in considerazione l’installazione di un guidacatena.
Problemi con la ruota dentata vibrante
Uno dei segni rivelatori di vibrazioni eccessive nel sistema di trasmissione è il rumore. Quando la catena a rulli crea un rumore insolito e la ruota dentata sembra ruotare in un percorso non lineare, c’è un problema ovvio. È molto probabile che il foro del pignone non sia più (o non sia mai stato) completamente perpendicolare alla faccia del pignone. Ciò può verificarsi sia in una ruota dentata con foro liscio che in una versione con bussola.
Quando ciò si verifica in una ruota dentata con bussola, è probabile che sia stata montata in modo errato. Procedure di installazione corrette elimineranno questo problema. Per quanto riguarda le ruote dentate con foro liscio, ci sono due possibili cause. Una finitura imprecisa del foro della ruota dentata farà sì che ruoti in modo imperfetto. Anche un albero sottodimensionato può causare squilibri e vibrazioni. Quando si fissa un pignone con viti di fermo, un albero sottodimensionato può causare un montaggio impreciso, per quanto leggero, del pignone.
La soluzione varierà a seconda della causa. Rimontare la boccola sul pignone è una soluzione facile. Per i pignoni con foro liscio o per alberi sottodimensionati, tuttavia, sarà necessario sostituire un componente per riportare la trasmissione a catena alle normali condizioni operative.
