Oggi vi presentiamo un caso specifico che dimostra quanto sia importante il corretto posizionamento dei cuscinetti ai fini delle giuste prestazioni, per esempio nel settore dei ventilatori industriali.

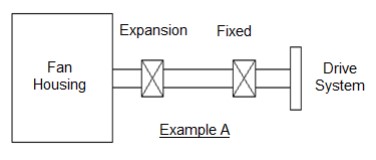

Quando si installano i cuscinetti su un albero orizzontale, ventilatore a sbalzo (esempio A), il cuscinetto fisso è generalmente installato più vicino al sistema di azionamento dell’albero, con il cuscinetto ad espansione posizionato più vicino all’alloggiamento della ventola.

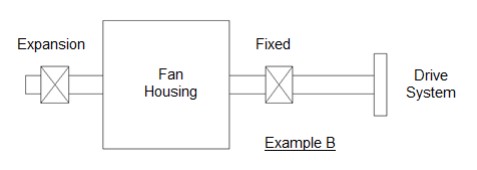

Se la ventola si trova tra i due cuscinetti su un albero orizzontale, il cuscinetto fisso è comunemente posizionato tra l’alloggiamento della ventola e il sistema di azionamento della ventola.
Il cuscinetto ad espansione si trova sul lato opposto dell’alloggiamento della ventola più lontano dal sistema di trasmissione (Esempio B). Quando si posizionano i cuscinetti su un ventilatore o ventilatore, è importante ricordare le posizioni delle unità fisse e di espansione installate dall’OEM del ventilatore.

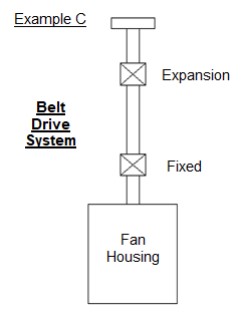

Quando si installano cuscinetti fissi e ad espansione su un ventilatore ad albero verticale, è importante notare il tipo di sistema di trasmissione ad albero utilizzato. Per i ventilatori ad albero verticale che utilizzano un sistema di trasmissione a cinghia, il cuscinetto fisso deve essere posizionato più vicino all’alloggiamento della ventola e l’unità di espansione deve essere posizionata più vicino all’estremità di azionamento dell’albero (Esempio C).

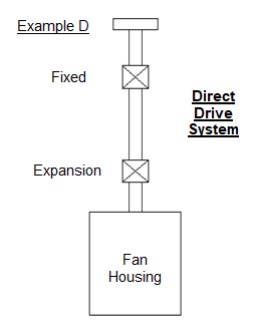

Per applicazioni ad albero verticale con un sistema di azionamento diretto o accoppiato, il cuscinetto fisso sarà posizionato più vicino all’estremità di azionamento dell’albero e il cuscinetto ad espansione sarà posizionato più vicino all’alloggiamento della ventola (Esempio D).
Quando i cuscinetti vengono sostituiti su qualsiasi tipo di ventilatore o soffiante, è importante prestare molta attenzione all’esatto posizionamento dei cuscinetti fissi e ad espansione prima della rimozione.
Sebbene le raccomandazioni di cui sopra funzioneranno per il 99% di tutti i ventilatori e soffianti, in rari casi, le unità possono essere installate in posizioni opposte a quanto indicato sopra. Questo viene in genere fatto per garantire che entrambi i cuscinetti siano caricati correttamente in base al design specifico della ventola o del ventilatore.
