Cuscinetti NTN con encoder magnetico multitraccia

NTN Corporation (di seguito, NTN) ha sviluppato “Cuscinetto a rotolamento integrato con codificatore magnetico multitraccia” con un’eccellente resistenza ambientale e rilevamento dell’angolo ad alta risoluzione. L’unità cuscinetto integra il cuscinetto con l’encoder di tipo magnetico e contribuisce al miglioramento delle prestazioni, al ridimensionamento/alleggerimento dei robot e al risparmio di ore di manodopera nell’assemblaggio e nella configurazione.

Negli ultimi anni, l’uso dei robot ha accelerato per realizzare l’automazione e il risparmio di manodopera nei siti di produzione in vari settori, riflettendo il rapporto in calo della popolazione in età lavorativa in linea con la diminuzione della natalità e dell’invecchiamento della popolazione e i tipi di lavori che i robot svolgono stanno diventando diversi. A ciascun robot è richiesto non solo di migliorare la precisione del movimento, ma anche di ridurre il numero di componenti nei giunti, le dimensioni/peso di ciascun componente e le ore di manodopera nel processo di assemblaggio.

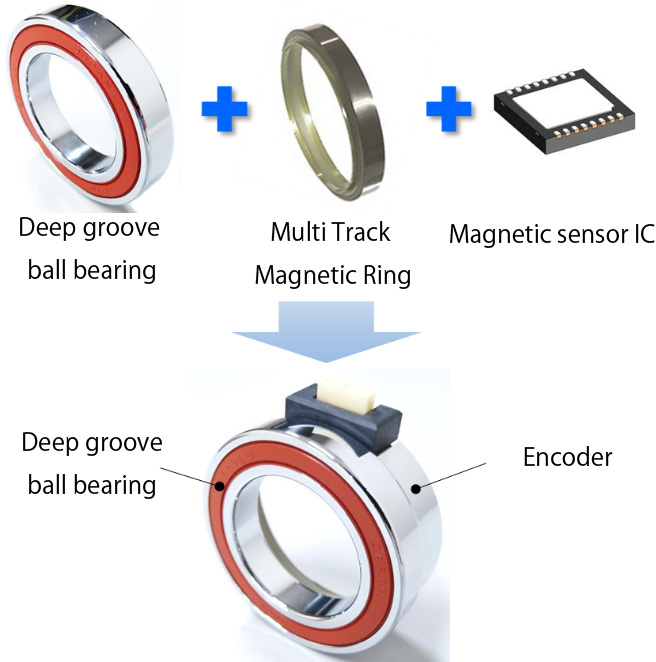

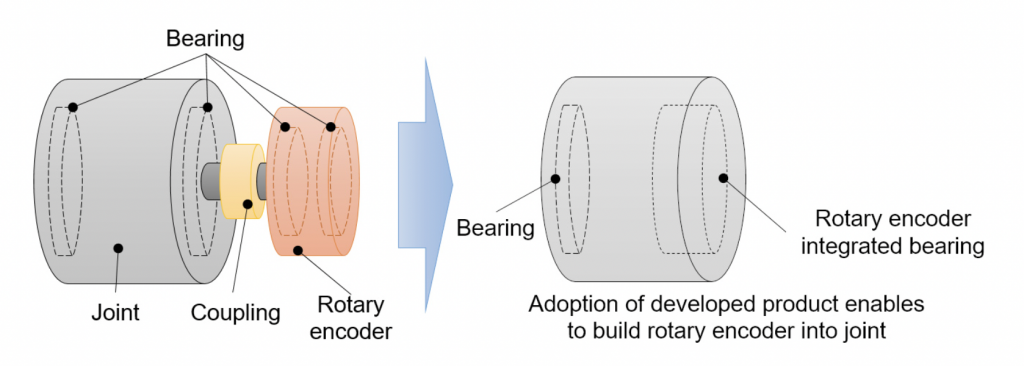

Il nuovo “Multi Track Magnetic Encoder Integrated Rolling Bearing” è un’unità cuscinetto che integra un cuscinetto a sfere a gola profonda che supporta i giunti del robot con anello magnetico e sensore. Può rilevare la velocità di rotazione, la direzione e l’angolo assoluto. Attaccando l ‘”anello magnetico multitraccia * ¹ ” proprietario di NTN all’anello interno del cuscinetto e leggendo le variazioni nei poli magnetici dell'”anello magnetico multitraccia” con sensore magnetico IC dotato di anello esterno, il prodotto è in grado di rilevare la velocità di rotazione e l’angolo assoluto con il settore il massimo livello di risoluzione di rilevamento dell’angolo (massimo 20 bit, risoluzione di circa 0,00034°). Utilizzando la tecnologia per l’integrazione dei cuscinetti coltivati ​​con i cuscinetti del sensore di rotazione integrato* ², che sono adottati nelle apparecchiature di trasporto come i carrelli elevatori, NTN ottimizza la distanza e le direzioni di “Multi Track Magnetic Ring” e sensore magnetico IC per realizzare unità compatte e leggere. Il prodotto elimina la necessità di dispositivi di trasmissione come giunti che collegano l’albero del giunto e l’encoder rotativo, ottenendo il ridimensionamento/alleggerimento del giunto del robot. Poiché gli encoder magnetici hanno un’eccellente resistenza ambientale a polvere e olio, possono dimostrare il loro rilevamento ad alta risoluzione in tali condizioni di utilizzo.

Poiché il prodotto integra cuscinetti e encoder di tipo magnetico, elimina l’operazione di montaggio e impostazione di encoder rotativi e giunti, facilitando l’assemblaggio del robot. Le dimensioni e la capacità di carico del cuscinetto nel prodotto sono le stesse dei cuscinetti convenzionali e possono essere applicate a un’ampia gamma di robot.

NTN proporrà questo prodotto ai produttori di robot come un prodotto che supporta l’espansione del mercato e la diversificazione dei robot, espandendo anche l’area dei moduli relativi ai robot delineata nel Piano di gestione a medio termine “DRIVE NTN100” Fase 2. NTN esporrà questo prodotto a “JIMTOF2022 la 31a fiera internazionale delle macchine utensili in Giappone” tenutasi dall’8 al 13 novembre di quest’anno.
