Come installare un accoppiamento di rete con i giunti

I giunti a griglia, come i giunti a disco e ad ingranaggi, sono progettati pensando alle applicazioni ad alta densità di coppia. Tipicamente composti da due mozzi dell’albero, un kit di copertura diviso orizzontalmente e una griglia a serpentina, i giunti a griglia sono adatti per applicazioni di carico d’urto. La coppia viene trasmessa tra i due mozzi dell’albero attraverso l’elemento a griglia e la griglia di assorbimento degli urti dissipa le applicazioni di carico d’urto, riducendo al minimo l’impatto sull’apparecchiatura collegata. Con una corretta installazione, manutenzione e lubrificazione, puoi fornire anni di servizio affidabile per le tue operazioni.

Contenuti:

1) Sicurezza e ispezione

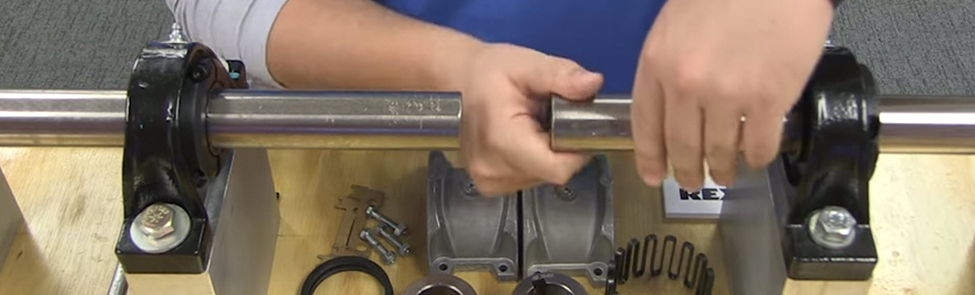

Prima di iniziare, assicurarsi di indossare i dispositivi di protezione individuale (DPI) adeguati e di seguire le procedure di lock-out tag-out (LOTO) sulle apparecchiature fisse per garantire che il sistema sia isolato in modo sicuro da tutte le fonti di energia potenziale. Ispezionare sia l’albero motore che quello condotto per assicurarsi che siano privi di sporco e bave. Pulire e sbavare se necessario.

2) Ingrassare le guarnizioni

Ricoprire leggermente le guarnizioni con grasso e montarle sugli alberi prima di montare i mozzi.

3) Installare le chiavi nell’albero e montare i mozzi

Installare le chiavi correttamente montate nell’albero e montare i mozzi sugli alberi con la superficie della flangia a filo con l’albero. Stringere le viti di fissaggio. Se i mozzi sono accoppiati con interferenza, riscaldare i mozzi a 275 ° F. I mozzi con accoppiamento ad interferenza generalmente non hanno viti di fissaggio, ma se utilizzati, assicurarsi che i mozzi siano freddi prima di serrare le viti di fissaggio per evitare di rompersi o danneggiare i mozzi.

4) Impostare lo spazio tra i mozzi

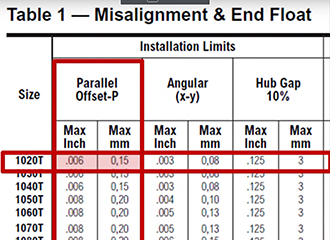

Utilizzare una barra distanziatrice dello stesso spessore della fessura del mozzo specificata nel manuale di installazione del produttore. Inserire la barra distanziatrice alla stessa profondità a intervalli di 90 gradi per garantire che lo spazio sia uguale tutto intorno. La differenza tra le misure minime e massime non deve superare i limiti di installazione angolare specificati nel manuale di installazione. La massima durata e la ridotta manutenzione per il giunto e le apparecchiature collegate si ottengono con un allineamento accurato.

5) Controllare il disallineamento dell’offset

Allineare i mozzi in modo che un regolo possa poggiare ad angolo retto su entrambi i mozzi a intervalli di 90 gradi. Assicurarsi che lo spazio non superi il limite di installazione con offset parallelo specificato nel manuale di installazione. Regolare o spessorare secondo necessità finché i mozzi non soddisfano le misure accettabili. Per un allineamento finale superiore, si consiglia l’uso di sistemi di allineamento laser o comparatori.

6) Installa la griglia

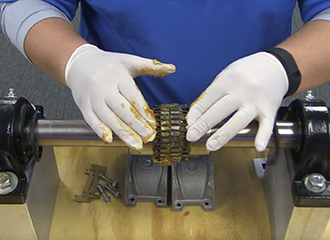

Riempire prima la fessura e le scanalature con il lubrificante specificato. Allargare leggermente la griglia per passare sopra i denti di aggancio e posizionare la griglia nelle asole. Riempi gli spazi intorno alla griglia con quanto più lubrificante possibile e rimuovi il grasso in eccesso, a filo con la parte superiore della griglia.

7) Assemblare le coperture

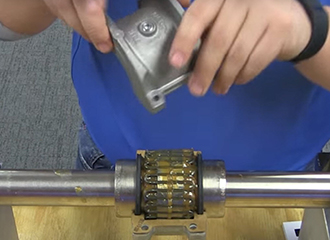

Posizionare le guarnizioni sul mozzo in modo che siano allineate con le scanalature sul coperchio. Posizionare le guarnizioni sulla flangia della metà inferiore del coperchio e montare i coperchi in modo che i segni di corrispondenza siano sullo stesso lato. Spingere le guarnizioni fino a quando i coperchi non si fermano contro le guarnizioni. Collegare le metà del coperchio con elementi di fissaggio. Serrare i dispositivi di fissaggio ai valori di coppia specificati nel manuale di installazione.
